Габаритные размеры котла, длина*ширина*высота, мм3100х1850х2510
Масса, кг6500
Конструкция котла трубная, газоплотная
Количество контуров Одноконтурный
Размещение Напольный
Тип камеры сгорания Открытый
Управление Электронное
Принцип работы твердотопливного котла Классический
Энергонезависимый Нет
Тип питания Трехфазное
Встроенный циркуляционный насос Нет
Встроенный расширительный бак Нет
Отапливаемая площадь, м²от 18400 до 24100
Отапливаемый объем, м³от 55000 до 72300
Котел 2200 кВт на твердом топливе
Котлы мощностью 2200 кВт на твердом топливе выполняются на различных видах топлива, в зависимости от этого имеют различное конструктивное исполнение и топочную камеру.
Котельный завод "РЭП" выпускает широчайший модельный ряд котлов на твердом топливе:
твердотопливный с топкой РПК- КВр 2.2 РПК;
твердотопливный с топкой ЗП РПК - КВм 2.2 ЗП РПК;

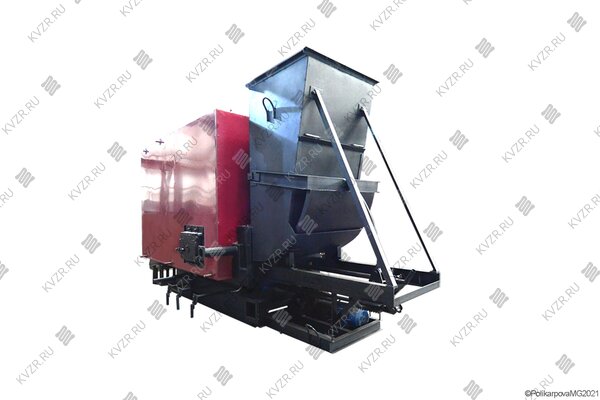

котел на твердом топливе с топкой ТШПМ - КВм 2.2 ТШПМ;
котел на твердом топливе с топкой ТЛПХ- КВм 2.2 ТЛПХ
Котлы твердотопливные выполняются в соответствии с ГОСТ 30735-2001 "Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт".
Котлы 2200 кВт твердотопливные имеют следующие технические характеристики:
температура на выходе из котла 95-115 °С;
давление теплоносителя до 0,6 (6,0) МПа (кгс/см);
отапливаемая площадь от 18400 до 24100 м2;
отапливаемый объем от 55000 до 72300 м3.
Твердотопливный котел 2200 кВт цена
Цена на котел на твердом топливе указана на нашем сайте. Отопительные котлоагрегаты мощностью до 1 МВт на твердом топливе на Котельном заводе всегда есть в наличии. Производство отопительных котлов под заказ завод осуществляет в течении 10-20 дней.
Устройство и принцип работы твердотопливного котла

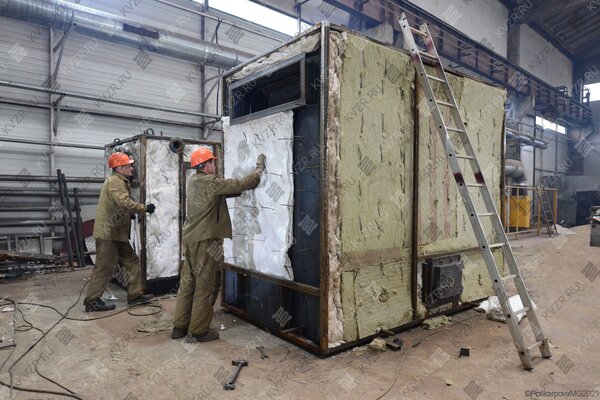

Отопительные котлы на твердом топливе 2200 кВт гладкотрубные. Котельный блок состоит из топочной камеры и конвективного двухходового блока. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшитый листовой сталью. В котле предусмотрены люки для чистки и обслуживания трубной системы.
Твердотопливный котел 2200 кВт имеет слоевую топку и топочную дверку для загрузки топлива и обслуживания процесса горения.

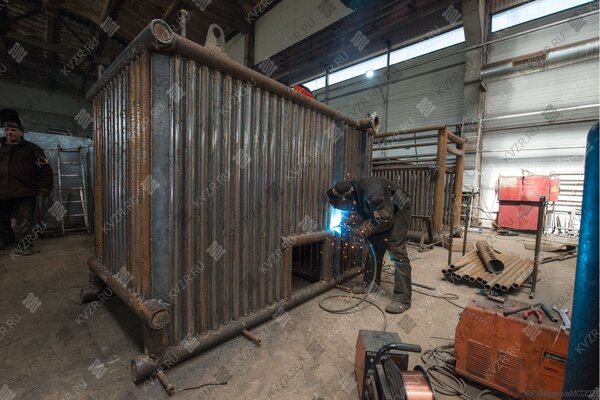

Трубная система котлоагрегата состоит из радиационной и конвективной поверхностей нагрева. Радиационная поверхность нагрева образуется двумя боковыми, потолочным, передним и задним экранами. Проем для подачи топлива выполнен на фронтовой панели. Конвективная поверхность нагрева выполнена из параллельно установленных в шахматном порядке сварных панелей.
Циркуляция воды организована по многоходовой схеме. Для обеспечения циркуляции воды согласно проектной схеме коллектора разделены перегородками. Для выпуска воздуха при заполнении котла водой во всех верхних коллекторах установлены штуцера с вентилями. Для продувки и дренажа котла в нижних коллекторах установлены дренажные штуцера.
Устройство обеспечивает максимальную монтажную готовность. Монтаж заключается в установке котельного блока на ровную поверхность пола, подключение теплоносителя и подсоединения газохода.
Образующиеся в топочной камере дымовые газы выходят из топочной камеры через выходное окно с фестоном на задней топочной стенке топки, проходят первую конвективную ступень двигаясь вниз, поворачивают в поворотном коробе и двигаясь вверх проходят вторую конвективную ступень, далее дымовые газы выводятся в выходное окно на задней стенке котла. После выхода газов из котла, по газоходам котельной они двигаются в дымовую трубу и далее в атмосферу. Есть определенные требования к устройству дымовой трубы по сечению и высоте. Диаметр дымовой трубы должен обеспечивать свободный проход всего объема дымовых газов, а высота должна быть достаточной для образования тяги и рассеивания образующихся в процессе сжигания топлива вредных веществ. Расчет требуемой дымовой трубы проводят специалисты нашего завода.
В зависимости от вида сжигаемого топлива твердотопливный котел мощностью 2200 кВт имеет различное устройство.
Принцип работы твердотопливных котлов мощностью 2200 кВт
Модели котлов мощностью 2200 кВт на твердом топливе производства Котельный завод "РЭП" имеют компактные размеры и легко размещаются в отопительных котельных.

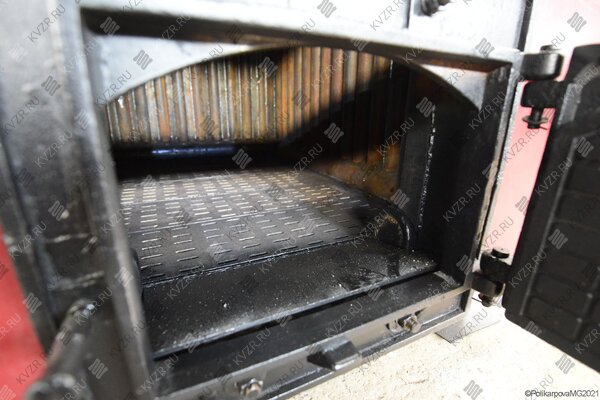

Котлы 2200 кВт на твердом топливе с поворотными колосниками РПК
Конструкция водогрейных котлов с ручной топкой выполнена двухблочными блок котла и топка с поворотными колосниками. Топливо в топку водогрейного котла подается ручным способом через загрузочную дверцу на фронте котла и сжигается на слоевой топке, под которую вентилятором топки подается воздух для горения. Сброс шлака происходит через проем, образующийся на топке при повороте колосников. Удаление шлака производится транспортером шлакозолоудаления или с помощью тележки. Под решеткой также устроен воздушный короб с лючком для очистки короба от золы и шлака. Короб служит для распределения воздушного потока, поданного вентилятором. В нижней части конвективной поверхности находится зольный бункер с лючком для очистки его от золы.
Для очистки топки РПК от шлака колосники поворачиваются и шлак со всей секции сбрасывается в шлаковый бункер, установленный под решеткой и далее в канал шлакозолоудаления. На колосниковой решетке с поворотными колосниками с решетки после выжига удаляется весь шлак. Топка РПК может быть выполнена с передним, задним и средним выгрузом шлака, в зависимости от схемы котельной.
Твердотопливные котлы 2200 кВт с топкой ЗП РПК
Отопительные котлы на твёрдом топливе с топками ЗП РПК поставляются двумя блоками. Топочный блок и топка с опрокидывающими колосниками. Топливо в бункер забрасывателя подается транспортером топливоподачи. На фронте установлена плита для крепления забрасывателя, на фронте и на боковой стенке котла установлены дверки для обслуживания топки и контроля процесса горения. Топка с поворотными колосниками устроена и обслуживается вручную как описано выше.
Котлы 2200 кВт на твердом топливе КВм с топкой ТШПМ

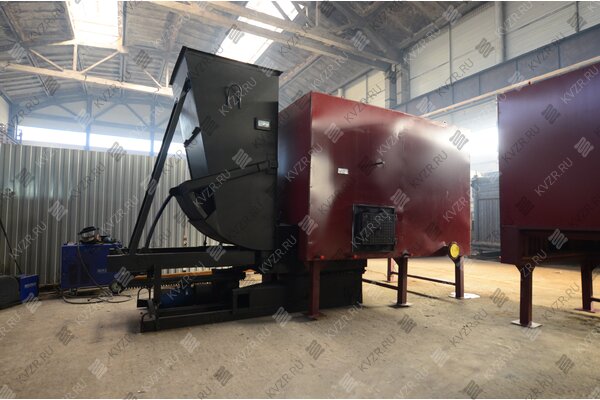

При поставке твердотопливного котла с механической топкой ТШПМ котел устанавливается на топку. Сбоку топочного блока предусмотрена дверка для обслуживания топки и контроля процесса горения. Топливо в бункер топки ТШПМ подает транспортер топливоподачи. Удаление шлака с топки ТШПМ происходит за счет движения шурующей планки, которая приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления. Так как для работы данного котла требуется механизация котельной, цена котла 2200 кВт с ТШПМ и его оборудования в котельной значительно выше, чем у предыдущих вариантов.
Твердотопливные котлы КВм с топкой ТЛПХ
При поставке котла на твердом топливе с механической топкой прямого хода ТЛПх блок котла устанавливается на топку. Сбоку котельного блока предусмотрены дверки для обслуживания топки и контроля процесса горения. Топливо в бункер топки ТЛПх подает скребковый транспортер углеподачи или ленточный транспортер углеподачи. Удаление шлака с колосниковой решетки топки ТЛПХ происходит за счет движения колосникового полотна, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления. Цена на твердотопливный котел 2200 кВт является самой высокой в линейке котлов на угле, но она оправдывает эффективностью сжигания топлива.</p
Комплект поставки
Водогрейный котел 2200 кВт поставляется готовым блоком в обшивке. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.
Котельный блок 2200 кВт -1 шт
Топочное устройство - 1шт
Затвор чугунный 100*16 - 2 шт
Клапан предохранительный VT.1831 Ду50 Ру16 - 3 шт
Манометр МП160 10,0 кгс/см2 с трехходовым краном - 2 шт

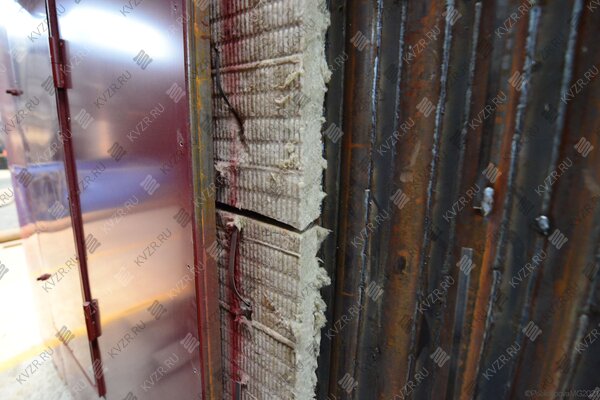

Кроме того котел 2200 кВт может быть выполнен в двух вариантах изоляции: блок котла в обшивке и изоляции; блок котла (без обшивки и изоляции, под тяжелую обмуровку).
Дополнительно для подключения твердотопливного котла вам потребуются
Автоматика водогрейного котла - подбирается по техзаданию.
Твердотопливный котел 2200 кВт работает с дымососом ДН 8 с дв. 15 при сжигании каменного и дымососом ДН 6,3 с дв. 5,5/1500 при сжигании бурого угля.
При необходимости за котлом перед дымососом может устанавливаться золоуловитель ЗУ 2,15 или циклоны ЦН. При работе с золоуловителем устанавливается дымосос ДН 8 с дв. 15.
Для обеспечения циркуляции воды через котел 2200 кВт либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.
Дымовая труба - подбирается по техзаданию, на котел или группу котлов.
Также для подключения водогрейного котла и надежной работы системы отопления вам потребуются:
бак запаса воды;
мембранный (расширительный) бак (по расчету);
система вентиляция котельной;
система учета тепла;
Дополнительное оборудование для котельной с теплообменниками:
насос котлового контура (основной и резервный)
теплообменник
система водоподготовки.
Котел 2200 кВт на твердом топливе, вы сможете подключить самостоятельно, руководствуясь
типовыми схемами;
инструкцией по эксплуатации котла;
«Правилами устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115 С)»;
СП 89.13330.2012 Котельные установки. Актуализированная редакция СНиП II-35-76";
«Правилами технической эксплуатации тепловых энергоустановок (утв. приказом Минэнерго РФ от 24 марта 2003 г. N 115)».
Купить котел твердотопливный 2200 кВт
Для того чтобы купить котел 2200 кВт, вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции
Цена водогрейного котла 2200 кВт твердотопливного включает в себя запорную арматуру и КИП в пределах котла, вентилятор поддува и предохранительные клапаны. Ниже приведена подробная информация.
Для эффективной и надежной работы котла 2200 кВт твердотопливного вам потребуется дополнительное оборудование - автоматика, дымосос, золоуловитель, насос сетевой и подпиточный, газоходы и переходники для газового тракта, дымовая труба. Мы предлагаем рассмотреть типовые варианты комплектации.
В случае если у вас на объекте имеется насосное и тягодутьевое оборудование, мы можем проверить совместимость котла 2200 кВт твердотопливного нашего производства и вашего оборудования.
Можем изготовить нестандартные узлы для выполнения быстрого монтажа котла - газоходы и узлы обвязки.
Типовую схему монтажа котла вы можете посмотреть во вкладке схемы подключения.
Водогрейный твердотопливный стальной отопительный котел 2200 кВт твердотопливный, предназначен для получения горячей воды номинальной температурой на выходе из котла от 95 до 115 °С рабочим давлением до 0,6 (6,0) МПа (кгс/см), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения. Устанавливается в производственных, промышленных и отопительных котельных.

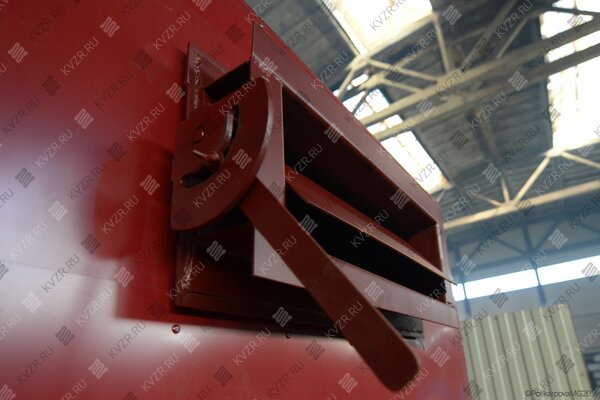

Воздух в механический водогрейный котел 2200 кВт твердотопливный подается вентилятором поддува через топочный короб под слой твердого топлива для обеспечения горения. На боковой панели топки котла имеется пробоотборочный штуцер для подключения манометра и тягонапорометра. Автоматика котла по данным тягонапорометра производит контроль разряжения в топочной камере, блокируя работу вентилятора в случае снижения разряжения в топочной камере, и исключая выбивание дымовых газов из топки в котельный зал. Из топки дымовые газы поступают в первый конвективный пакет, разворачиваются в поворотном коробе и через второй конвективный пакет выходят в газоходы котельной. Для ручной регулировки тяги и дутья и режимов горения угля в комплекте котла предусмотрены шиберы. Шибер на воздуховоде подачи в топочный короб регулирует количество воздуха подаваемого вентилятором. Шибер на выходе из котла позволяет произвести отключение котла от общей магистрали газоходов котельной, а также регулировку тяги, создаваемой дымососом.
План расстановки котельного оборудования, трубопроводов и дымоходов в механизированной котельной
Для правильного подключения котла 2200 кВт твердотопливного в механизированной котельной необходимо оставить проемы для обслуживания оборудования во время эксплуатации. Эти расстояния рекомендованы СНИП II-35-76. На данной схеме представлены их размеры. Кроме того мы составили примерный план, как можно произвести расположение подключение оборудования, а также указали перечень минимально необходимого вспомогательного оборудования для работы механического котла. К вспомогательному оборудованию при работе котла относятся - щит управления котлом, насос циркуляционный, насос подпиточной воды, бак запаса воды, расширительный мембранный бак, дымовая труба и дымосос, золоуловитель (по желанию), транспортер топливодачи и золошлакоудаления. В случае если подпиточная вода не соответствует по своим характеристикам требованиям к питательной воде, необходимо предусмотреть систему водоподготовки котловой воды. Водоподготовка всегда подбирается на основе химического анализа питательной воды объекте. Для котельных 1 категории, являющихся единственным источником тепла системы теплоснабжения и обеспечивающих потребителей первой категории, не имеющих индивидуальных резервных источников тепла, необходимо предусмотреть полное резервирование оборудования - котлов, насосов, ТДМ. Пунктиром обозначено оборудование для резервирования. Для котельных 2 категории, включающие в себя промышленные и производственные котельные резервирование нужно предусматривать по необходимости.
Образец тепловой схемы подключения оборудования в механической котельной приведен на данной схеме. При эксплуатации очень важно грамотно осуществить подключение оборудования, установить все контрольно измерительные приборы, для контроля параметров работы котельной и запорную арматуру для оперативного переключения потока теплоносителя при плановой или аварийной остановке оборудования. Данную схему можно использовать как пример для разработки под свой объект или заказать у нас разработку индивидуальной схемы для вашей котельной.
Схема подключения котла 2200 кВт твердотопливного с золоуловителем
Золоуловитель для твердотопливного механического котла 2200 кВт твердотопливного обычно требуется устанавливать в котельных расположенных в жилой зоне. Они позволяют произвести дополнительную очистку дымовых газов перед их выбросом в атмосферу. Золоуловители нашего завода могут устанавливаться как сразу за котлом, так и снаружи котельной. Кроме очистки воздуха золоуловители увеличивают сопротивление в газовом тракте, поэтому при их установке требуется дымосос большей мощности.
В случае, если степень очистки дымовых газов высокая не требуется, можно установить котел 2200 кВт твердотопливный без золоуловителя. Схема подключения при этом следующая - дымовые газы выходят из котла в газоходы котельной, затем в дымосос и далее снова по газоходам в дымовую трубу. В зависимости от компоновки котельной дымосос может устанавливаться как в котельной, так и на улице. Наш завод производит газоходы и переходники к ним. Получив схему вашей котельной мы можем изготовить для вас комплект газоходов, переходников нужных размеров и сечений. На месте такие детали собираются как конструктор. Обращаем ваше внимание, что газоходы требуют изоляции, для защиты персонала от ожогов, так как уходящие газы имеют высокую температуру, а на улице газоходы требуют изоляции для избежания образования конденсата.
Установка контрольно-измерительных и предохранительных приборов
При монтаже котла 2200 кВт твердотопливного на участке водоподводящего трубопровода после задвижки, непосредственно перед входом во входной и на выходном трубопроводах устанавливаются по одному манометру и термометру. На входе или выходе из котла устанавливается устройство контроля расхода теплоносителя (реле протока). Кроме того, на выходном трубопроводе устанавливаются не менее двух предохранительных клапанов - один рабочий, второй резервный. Все приборы, кроме реле протока входят в комплектацию котла. Реле протока входит в комплектацию щита управления данного котла, щит покупается отдельно.
Водогрейный котел 2200 кВт твердотопливный имеет гарантийный срок 24 месяца и срок работы при соблюдении правил монтажа и эксплуатации оборудования 10 лет.
