Котлы КВм с механической топкой ТШПМ с шурующей планкой в Абакане
Котельный завод "РЭП" г Абакан производит стальные твердотопливные водогрейные котлы с механическими топками ТШПМ с шурующей планкой.
Водогрейные механические котлы с топкой ТШПМ применяются в стационарных котельных с механизированным золошлакоудалением либо в механизированных модульных и транспортабельных котельных. Топливо подается в котельную и загрузочный бункер транспортерами, либо скиповыми подъемниками. Вид сжигаемого топлива: каменный и бурый уголь. Температура нагрева воды 95-115 °С.
Параметры котлов с ТШПМ
Мощность, МВт
0,4
0,5
0,6
0,8
1,1
1,25
1,44
1,6
2,0
2,5
Отапливаемая площадь, м²
4000
5000
6000
8000
11000
12500
14400
16000
2000
25000
Особенности водогрейных котлов КВм с ТШПМ
КПД свыше 80 %, минимальный расход топлива;
компактные размеры;
быстрый выход на номинальную мощность - 2-4 часа;
запас по мощности 15 %, сверх номинальной;
минимальные требования к качеству питательной воды;
удобные люки для очистки поверхностей нагрева;
заводская гарантия 2 отопительных сезона.
Водогрейные котлы с ТШПМ имеют систему движения потока воды исключающую образование застойных зон, перегрев поверхностей нагрева, обеспечивает хороший теплосъем, отсутствие накипи и, следовательно, необходимость в водоподготовке. Качественная газоплотная теплоизоляция гарантирует максимальное уменьшение потерь тепла через стенки котла и отсутствие присосов холодного воздуха в топку, делая процесс горения топлива более интенсивным и эффективным.
Большой объем топочной камеры обеспечивает более полное выгорание топлива и снижает механический и химический недожог. Котлы с ТШПМ с развитой конвективной поверхностью нагрева имеет температуру уходящих газов не более 200 °С и как следствие минимально возможные потери с уходящими газами, данные модели разработаны с целью снижения прямых затрат при производстве тепловой энергии за счет эффективного сжигания топлива и удобства его эксплуатации.
Устройство водогрейных котлов с топкой с шурующей планкой

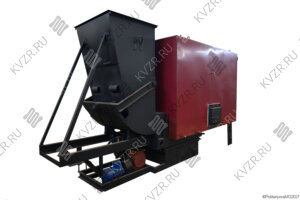

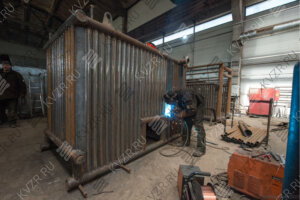

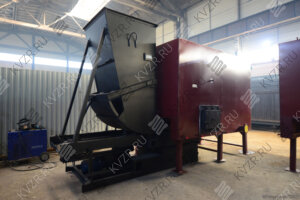

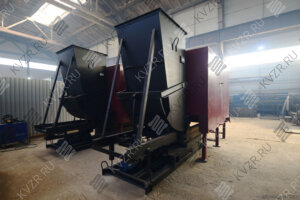

Стальные водогрейные котлы с ТШПМ выполнены двухблочными - блок котла и механическая топка ТШПМ. Блок котла представляет собой сварную конструкцию, состоящую из трубной системы (радиационной и конвективной поверхности нагрева), опорной рамы и каркаса с теплоизоляционными материалами, обшитого листовой сталью. Котлы имеют горизонтальную сомкнутую компоновку. Топочная камера угольных котлов состоит из труб Ø 57x3,5 мм. Конвективная поверхность нагрева состоит из пакетов выполненных из труб Ø 57x3,5 мм, для интенсификации теплообмена трубы пакетов расположены в шахматном порядке. Газы в конвективной части делают два хода и выходят через газоход в верхней части задней стенки котла. Топочная камера водогрейного котла выполнена газоплотной путем плавникового оребрения.
В газоплотной части котельного блока изоляция выполнена облегченной из плит ПТЭ. В негазоплотной части котельного блока теплоизоляция выполнена из муллитокремнеземистого картона и войлока. Обшивка водогрейных котлов с ТПМ выполнена из стальных листов. Для очистки конвективных поверхностей нагрева от сажистых и золовых отложений предусмотрены двери.
Принцип работы водогрейных котлов с ТШПМ

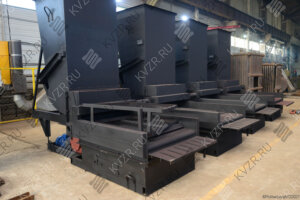

Отопительные угольные котлы с ТШПМ устанавливаются в котельных с механическим шлакоудалением и топливоподачей. С фронта блока котла устанавливается топка ТШПМ, блок котла и топка устанавливаются на общую раму. Механическая топка с шурующей планкой прямого хода ТШПМ состоит из топочного блока на раме, неподвижных и подвижных колосников, бункера подачи топлива, шурующей планки и вентилятора.
Топливо подается транспортером углеподачи, через бункер подачи топлива поступает на шурующую планку и сжигается в слое на водоохлаждаемой трубной колосниковой решетке. Шурующая планка предотвращает спекание топлива и одновременно распределяет топливо по колосниковой решетке. Под решеткой организованы три зонные камеры, куда подается воздух для горения. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора топки. Удаление шлака с колосниковой решетки происходит за счет движения шурующей планки, которая приводится в движение приводом. Удаление шлака производится транспортером шлакозолоудаления.
Комплект поставки котлов с ТШПМ
Котел стальной с ТШПМ поставляется готовым блоком в обшивке с чугунной топочной дверкой и топочным блоком ТШПМ. С котлом поставляется паспорт и инструкция по эксплуатации водогрейного котла.
В комплект поставки котла входят: затворы дисковые - 2 шт., запорные вентили - комплект, предохранительные клапаны - 2 шт., термометры с оправой - 4 шт., манометры с кранами - 4 шт., дутьевой вентилятор - 1 шт., выключатель концевой - 2 шт., хомут стальной - 2 шт., рукав с нитяной оплеткой - 5 м, топка ТШПМ с приводом и бункером.
Дополнительная комплектация
Автоматика водогрейного котла с ТШПМ - подбирается по техзаданию.
Твердотопливные котлы с ТШПМ работают с дымососами.
При необходимости за котлом перед дымососом может устанавливаться золоуловитель ЗУ или циклоны ЦН. При работе с золоуловителем устанавливается дымосос большей мощности.
Для обеспечения циркуляции воды через котельный блок либо группу котлов применяется циркуляционный насос, для подпитки котла применяется подпиточный насос.
Дымовая труба - подбирается по техзаданию, на котел или группу котлов.
Транспортирование котлов
Осуществляется ж/д контейнером и автотранспортом. Для оценки стоимости доставки пришлите заявку и мы оперативно проведем расчет стоимости доставки котельного оборудования до вашего города или населенного пункта. Для вашего удобства предлагаем оформить заявку и уточнить интересующую вас информацию онлайн.
Монтаж водогрейных котлов с топкой ТШПм
Котлы с ТШПМ поставляются двумя блоками максимальной заводской готовности. Топка устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Котельный блок устанавливается на топку. На месте монтажа под котлом выполняются стальные либо бетонные опоры. Далее котел и топка подсоединяются по воде, устанавливается запорная арматура на подводящем и отводящем трубопроводе, устанавливаются предохранительные клапаны, дренажи и воздушники и контрольно измерительные приборы. В воздушный короб по месту врезается вентилятор, монтируется газоход. Подключается щит управления топкой.
Купить котел с топкой ТШПМ
Для того чтобы купить котел с топкой ТШПМ в Абакане, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
Статьи и инструкции
Котлы с топкой ТШПМ на угле предназначены для установки в промышленных котельных и применяются для отопления и обогрева административных зданий и больших производственных помещений, цехов, станций и предприятий технического обслуживания, складских, нежилых, технических помещений, жилых домов, теплиц.
Все модели нашего завода имеют следующие технические характеристики: компактные размеры, удобство в эксплуатации, экономичность, эффективность. Конструкция котлов с ТШПМ - стальные, напольные, водотрубные, трубные и жаротрубные, прямоточные, газоплотные, вертикальные и горизонтальные, с принудительной циркуляцией; температура нагрева воды 95 и 115 º С, рабочее давление 0.3 - 0.6 МПа.
Как выбрать котел с ТШПМ
Купить котел с ТШПМ по низким ценам[[ в REG_P и других городах России]] можно на нашем официальном сайте. Наш котельный завод осуществляет производство широкого ассортимента отопительного и вспомогательного оборудования. При выборе подходящих для ваших задач марок и моделей обращайте внимание на основные технические характеристики:
опаливаемая площадь и объем помещения;
характеристики применяемого топлива - каменный или бурый уголь;
необходимость вспомогательного оборудования - наш Барнаульский завод изготавливает модели на естественной тяге и с дымососом, работающие в ручном и автоматическом режиме.
Важно учитывать необходимость дополнительной комплектации вспомогательным оборудованием - тягодутьевыми механизмами, топочным устройством, транспортерами подачи топлива, системами золоудаления, запорными устройствами. Конечная цена на котлы ТШПМ для водогрейных отопительных котельных складывается из самого теплогенератора, комплекта поставки и дополнительного оборудования для его монтажа и запуска в эксплуатацию.
Все модели нашего завода производится в соответствии с ТС ТР, ГОСт, СП и имеют все необходимые сертификаты соответствия. С механическими котлами с топкой ТШПМ с шурующей планкой поставляется паспорт и подробная инструкция по эксплуатации и монтажу.
Котельный завод "РЭП" изготавливает водогрейные котлы с ТШПМ мощностью до 3 МВт. Котлы используются для отопления производственных, административных и жилых зданий. Котельный завод производит и поставляет весь перечень сопутствующего котельного оборудования- насосы, газоходы, автоматику, дымососы, дымовые трубы, циклоны и прочее. Специалисты нашего завода бесплатно подберут сопутствующее оборудование, а в случае необходимости, выполнят проектирование, монтаж и пуско-наладку котельной установки.
