Котельный завод «РЭП» г Абакан производит широкий выбор циклонов ЦН 15 для промышленной очистки воздуха от пыли и ее сбора на вредном производстве и в промышленных котельных. На нашем официальном сайте вы можете подобрать и купить циклон ЦН 15 по доступной цене. К каждой модели опубликованы отзывы, фото, видео, технические характеристики, чертежи, устройство, принцип работы, схемы подключения, необходимое сопутствующее оборудование, стандартная комплектация и стоимость. Сравните модели пылеуловителей соответствующие вашим требованиям, и выбирайте подходящие цены. Специалисты нашего завода проконсультируют Вас и помогут в расчете аппарата для очистки воздуха, улавливания пыли на производстве. Кроме того, наш завод принимает заявки на изготовление агрегатов по индивидуальному техническому заданию. Мы поставляем циклоны ЦН 15 во все регионы России, в том числе в Абакане, Казахстана, Монголии, Таджикистана, Узбекистана, Белоруссии, Армении, Литвы.
Циклон серии ЦН 15 описание и применение
Циклон ЦН 15 используется для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха, выделяющихся при некоторых процессах производства (обжиг, агломерация, сушка, сжигание топлива и т.д.). Агрегат применяется: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, а также пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.
Аппарат является самым простым видом пылеуловителей. Важно отметить, что они могут использоваться для безотходного производства, так как некоторые виды пыли, что собраны этим пылеуловителем возможно подвергнуть переработке.
Циклон ЦН 15 НИИОГАЗ не разрешено применять во взрывоопасных средах, не рекомендуется их применять также для улавливания больших частиц пыли, особенно при небольших диаметрах агрегатов. Степень очистки газов с помощью пылеуловителя во многом зависит от размера частиц пыли, чем больше их размеры, тем эффективней очистка.

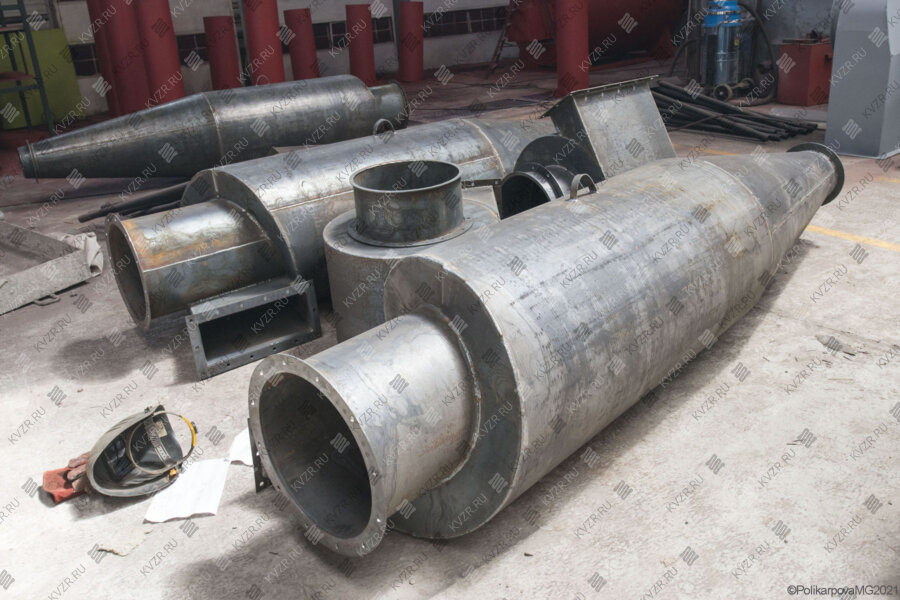

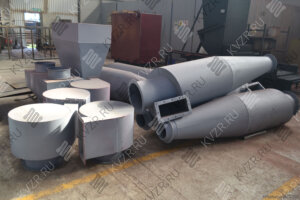

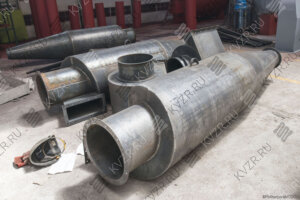

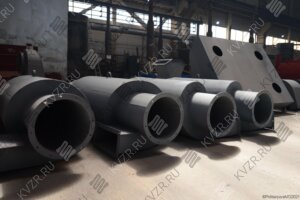

Циклон ЦН 15 устройство

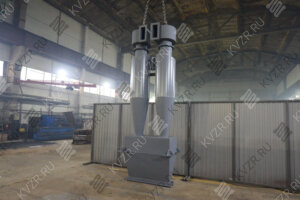

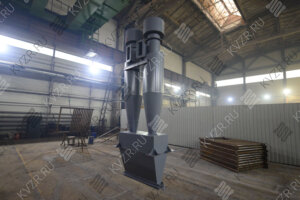

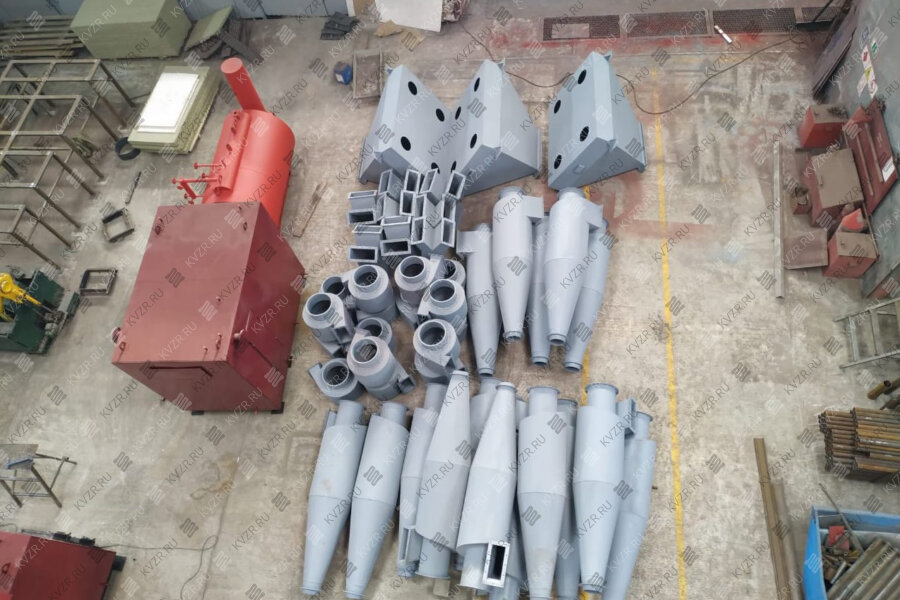

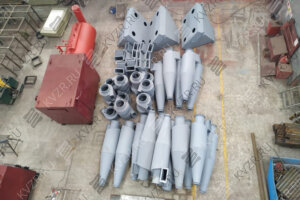

Исходя из производительности по газу и условий применения циклон серии ЦН 15 изготавливают одиночного исполнения его внутренний диаметр составляет от 200 до 2000 мм или группового исполнения - 2, 4, 6 и 8 аппаратов одного внутреннего диаметра от 300 до 900 мм. Групповые аппараты могут быть с камерой очищенного воздуха в виде "улитки" или в виде сборника, а одиночные - только с улиткой. Агрегат способен обеспечить очистку больших объемов газов.
Групповой аппарат производят с вращением потока газов "левого" или "правого" типа, одиночные существуют только с вращением "правого" типа.
Бункер аппарата делается в форме пирамиды.
В технической характеристике представлены значения производительности циклона ЦН 15, относящиеся к скорости в цилиндрической части агрегата (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.
В зависимости от температуры вокруг агрегата, оборудование производится из углеродистой стали (температура менее -40 °С) и низколегированной стали (при температуре ниже -40 °С).
Конфигурация аппарата рассчитана на температуру до 400 °С и разряжение (относится к давлению) 5(500) кПа (кгс/м2). Они делаются как левого, так и правого исполнения и могут закрепляться как на нагнетании, так и на всасывающей линии вентилятора. В зависимости от этого одиночный циклон ЦН 15 выпускается с улиткой на выходе очищенного воздуха или зонтом. При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, пылеуловители рекомендуется устанавливать перед вентилятором.

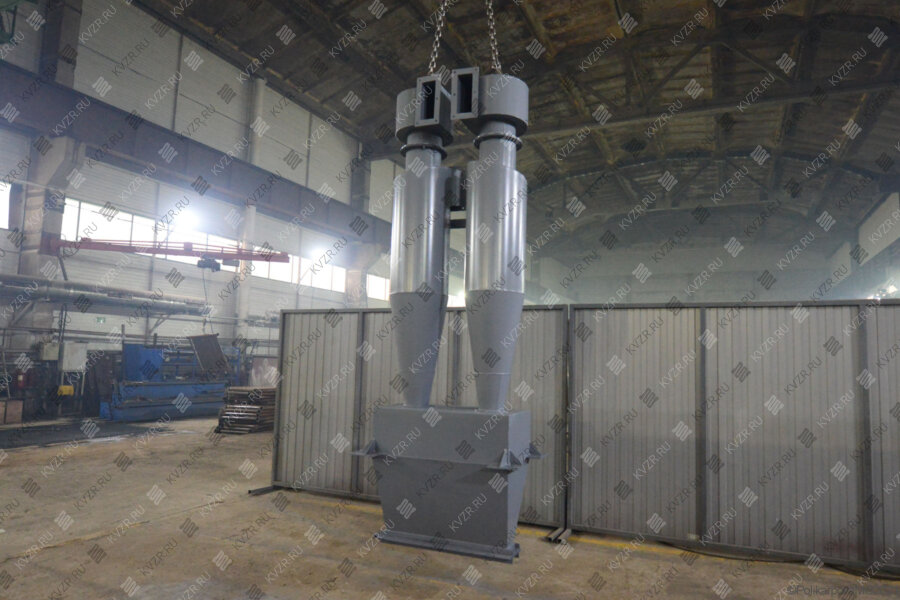

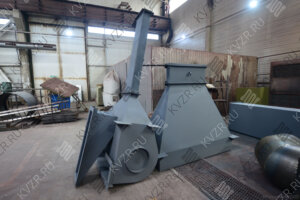

В групповом циклоне ЦН 15 патрубки с выходом очищенного воздуха могут быть соединены сборным коллектором с выходом воздуха вертикально и группой улиток каждого из них, объединенных общим фланцем. В первом случае агрегат имеет название ЦН-15-СП, во втором случае называется ЦН 15-УП, где П - пирамидальная форма бункера аппарата; числа 200, 300, 400, 500 и т.д. соответствуют его диаметру Dмм.
Циклон ЦН 15 изготавливается согласно ГОСТ Р 51708-2001.
Циклон ЦН 15 принцип работы
Выделение частиц из воздушной (газовой) среды происходит в основном под воздействием центробежной силы, возникающей при вращении воздушного потока в корпусе циклона типа ЦН 15. Запыленный воздух входит в аппарат через тангенциальный патрубок и, приобретая вращательное движение, опускается винтообразно вниз вдоль внутренних стенок цилиндра и конуса. Небольшая часть этого потока, в котором сконцентрированы пылевые частицы, движется в непосредственной близости от стенок агрегата и поступает через пылеотводящее отверстие в пылесборный бункер, где происходит осаждение и накопление пылевых частиц.
Под пылесборным бункером установлен пылевой затвор. Пылевой затвор служит для периодической или непрерывной разгрузки уловленной пыли из пылесборного бункера.
В центральной зоне аппарата воздушный поток, освобожденный от пыли, поднимается винтообразно вверх и удаляется через выхлопную трубу наружу. На выходе выхлопной трубы или группы выхлопных труб в циклоне ЦН 15 может быть установлена камера для сбора и перенаправления потока очищенной воздушной (газовой) среды в виде сборной камеры или улитки. Улитка позволяет снизить выходное сопротивление золоуловителя.
Рекомендации по использованию циклонов серии ЦН 15
Для увеличения срока эксплуатации циклона ЦН-15, который подвергаются абразивному износу, в местах наибольшего износа (во входной и в нижней части корпуса) необходимо приваривать дополнительные листы с наружной стороны стенок агрегата. Пылеуловитель диаметром менее 800 мм по причине повышенного износа не рекомендуется применять для улавливания абразивной пыли.
При использовании пылеуловителя должна быть гарантирована непрерывная выгрузка уловленной пыли. При этом уровень пыли в бункерах не должен превышать уровень плоскости, которая отстоит от крышки бункера на 0,5 диаметра агрегата.
Циклоны ЦН 15 условное обозначение
Ц - обозначение циклона
Н - обозначение конструкции НИИОгаза
15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)
цифры после тире: вначале обозначается внутренний диаметр цилиндрической части аппарата (в мм.); следующая цифра (после знака умножения) - количество циклонов ЦН 15 в группе
У - камера очищенного газа - "улитка"
С - камера очищенного газа - сборника
П - пирамидальная форма бункера
Циклоны типа ЦН 15 основные параметры
Температура очищаемого газа, °С не более 400
Давление (разрежение), кПа (кгс/м2) не более 5 (500)
Массовая концентрация пыли в очищаемом газе, г/м3:
Установка циклона ЦН 15 производится согласно проектной документации, необходимо обеспечить беспрепятственный подход к золосливному отверстию пылесборного бункера. При монтаже подводящего газового тракта не допускается резких перегибов газоходов, резких сужений или расширений, что ведет к существенным искажениям пылегазового потока, образованию завалов и потерям давления. Отводящие газоходы приварить к боковым стенкам пылеуловителя с центрированием по выходным отверстиям.
Подводящие и отводящие газоходы не должны передавать нагрузок на фланцы агрегата.
Купить циклон ЦН 15
Для того чтобы купить циклон ЦН 15 в Абакане, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заказ онлайн. Наши менеджеры дадут консультацию и рассчитают стоимость доставки до вашего региона и населенного пункта.
