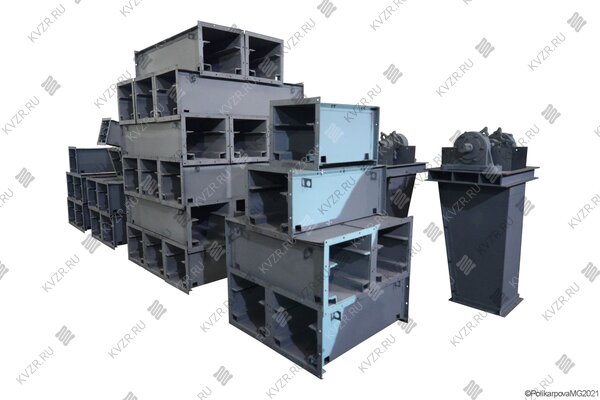

Золошлакоудаление УСШ

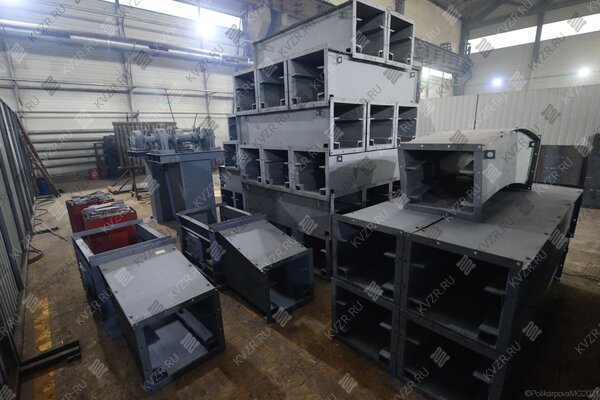

Транспортер золошлакоудаления УСШ

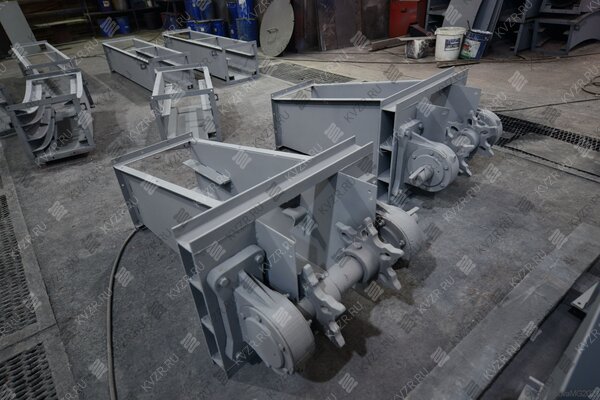

Натяжные секции для золошлакоудаления УСШ

Натяжные секции золошлакоудаления УСШ

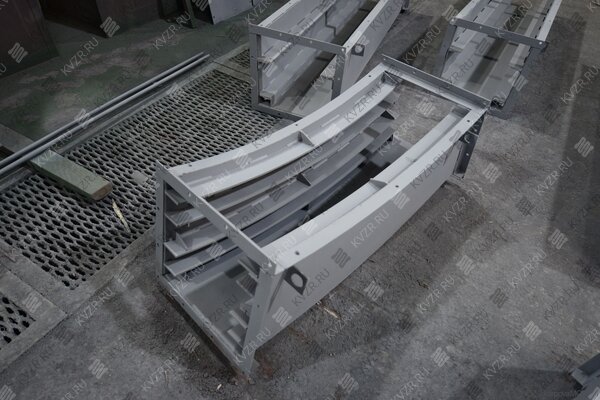

Поворотные секции для золошлакоудаления УСШ

Поворотные секции золошлакоудаления УСШ

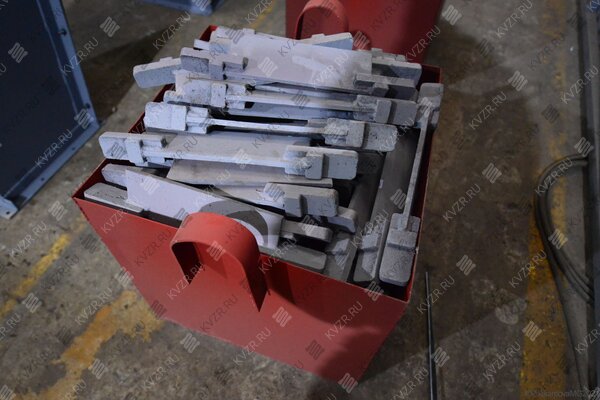

Скребок золошлакоудаления УСШ

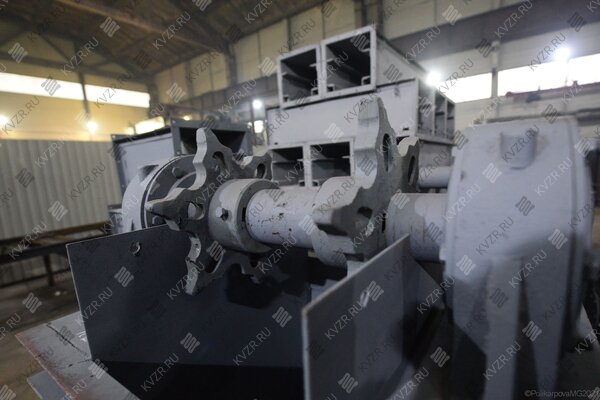

Звездочка золошлакоудаления УСШ

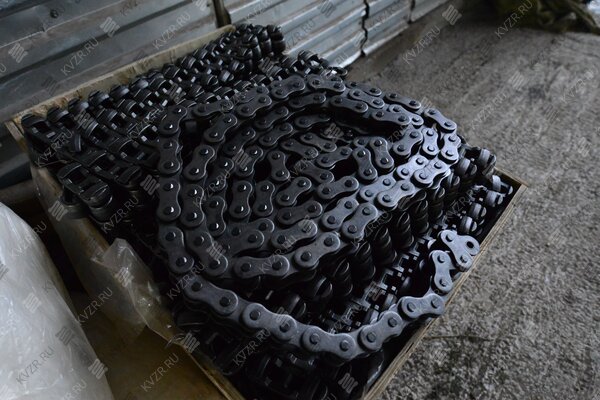

Цепь золошлакоудаления УСШ

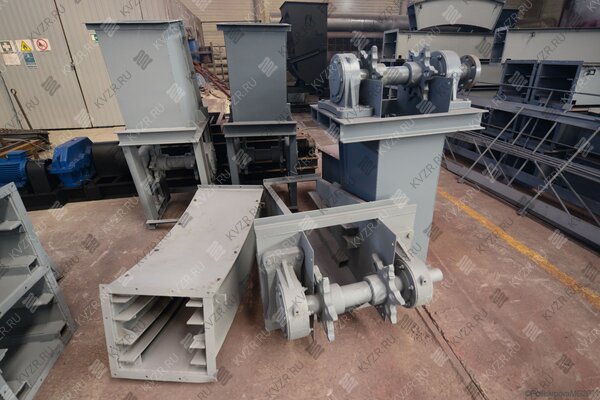

Секции золошлакоудаления УСШ

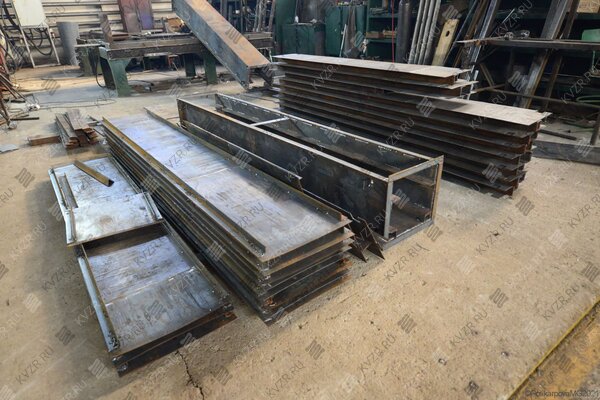

Золошлакоудаление УСШ производство

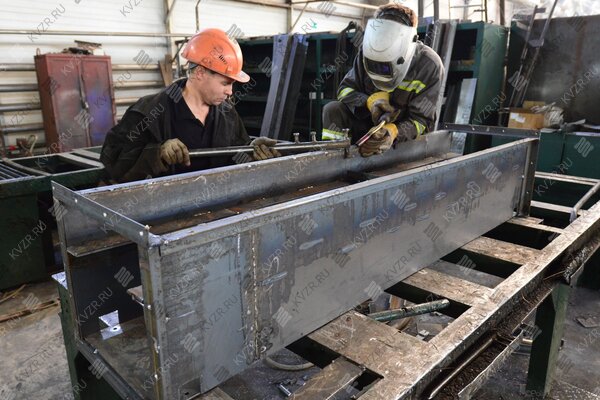

Золошлакоудаление УСШ изготовление

В наличии на складе Цена в рублях с НДС 1 150 000

Получите скидку
у менеджера

Цена на золошлакоудаление УСШ с доставкой от 1 190 000 рублей с НДС

Доставка ТК в г. Абакан и по России

Безналичный расчет

Опросный лист

Скребковый цепной транспортер удаления золы и шлака из под котлов за пределы котельной.

Транспортер ТС 2-30 чертеж

Чертеж транспортера ТС 2-30 с углом наклона 30°

Транспортер ТС 2-30 с углом наклона 30° чертеж

Чертеж транспортера ТС 2-30 с углом наклона 45°

Транспортер ТС 2-30 с углом наклона 45° чертеж

Технические характеристики золошлакоудаления УСШ

Производительность минимальная, т/ч 0.5

Производительность максимальная, т/ч 10

Размер кусков, не более, мм 100

Длина транспортера максимальная, м 50

Длина транспортера минимальная, м 5

Марка Установка скребковая шлакоудаления - УСШ

Тип Шлакозолоудаление, Транспортер

Количество поворотных секций, шт 1-2

Угол перегиба поворотных секций до, ˚ 30-36

Шаг тяговой цепи, мм 100-250

Золошлакоудаление УСШ

Золошлакоудаление УСШ представляет собой скребковый конвейер, собранные между собой последовательно стальные короба с крышками, для перемещения золы и шлака.

Золошлакоудаление УСШ устанавливают в модульных котельных установках МКУ и блочномодульных котельных БМК; в паровых и водогрейных угольных котельных с механическими топками ТШПМ, ТЛЗМ, ТЛПХ, РПК, ЗП РПК; в разных отраслях промышленности для транспортировки сыпучих материалов.

Золошлакоудаление УСШ состоит:

приводной секции;
поворотных секций;
прямых секций;
цепи;
скребков;
направляющих зубчатых колес;
привода;
автоматики управления (по согласованию с заказчиком);
опорно-каркасных элементов (по согласованию с заказчиком);
запорных органов (по согласованию с заказчиком).

Конструкция золошлакоудаления УСШ

Конструкция золошлакоудаления УСШ разрабатывается в соответствии с техническим заданием и заполненным опросным листом, согласно компоновке котельной, отличается длиной, количеством поворотных секций и расположением привода.

В концевых точках крайних коробов смонтированы валы с зубчатыми колесами для установки цепи с закрепленными на ней скребками. К одному из валов редуктором прикладывается усилие для передачи вращения зубчатых колес и соответственно движения цепи по направляющим коробов. Секции золошлакоудаления - это короба с направляющими, зубчатыми колесами, установленными на валах внутри которых перемещаются цепи с установленными на них скребками. Для удобства обслуживания, очистки коробов, регулирования узлов, а так же проведения ремонтных работ секции конвейера имеют полностью съемную крышку.

Транспортер золошлакоудаления расположен в золовом канале котельной, под сбросными участками золы и шлака механических топок водогрейных и паровых котлоагрегатов. Механизм золошлакоудаления транспортируют золу и шлаки в бункер шлака или отвал, расположенный вне котельной, из которого их вывозят спецтехникой.

Транспортеры УСШ выполняются по ГОСТ 4.21.

Монтаж золошлакоудаления УСШ

Золошлакоудаление УСШ поставляется секциями в разобранном виде, общая сборка транспортера производится на месте монтажа и выполняется в соответствии с проектом и инструкцией по монтажу и сборке. Собирается транспортер в следующей последовательности: собрать прямые секции и приводную секции, соединить горизонтальную и наклонную части при помощи поворотной секции, установить цепь со скребками в собранные секции, подключить привод и автоматику. В случае необходимости над транспортером устанавливается закрытая галерея.
