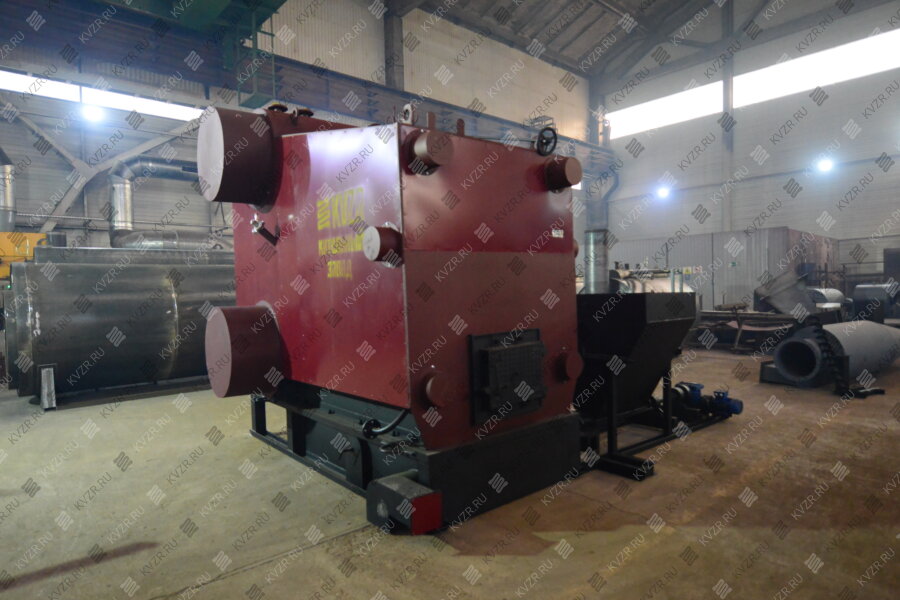

Котел Е 1 9 паровой устройство и технические характеристики

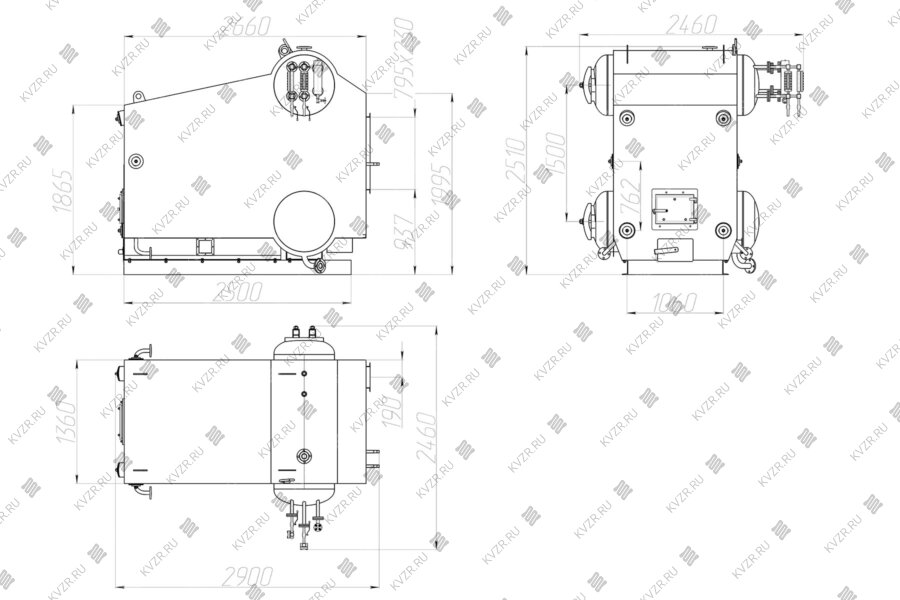

Технические характеристики для модели паровой котел Е 1-9 серии Е (ешка) - стальной двухбарабанный вертикальный водотрубный с естественной циркуляцией с экранированной топочной камерой и конвективным пучком, с ручной топкой паропроизводительностью 1 тонна пара в час. Паровой котел Е 1 9 температура пара на выходе до 170 С и давление 0.9 МПа (9.0 кгс/см2) может работать на твердом топливе - каменный и бурый уголь, на дровах, на газовом и жидком топливе, опилках и древесных отходах, лузге, щепе, пеллетах. Устанавливается в паровых производственных котельных для выработки технологического пара, работает с принудительной подачей питательной воды.
Котел Е 9 1 для производства пара имеет устройство из основных узлов:
система трубная с барабанами;
топка;
трубная теплоизоляция с каркасом и обшивкой;
система питания;
система управления;
тяговое устройство.
Трубная система, выполненная в газоплотном исполнении с применением в качестве радиационной поверхности топки цельносварных экранов. Верхний и нижний барабаны, соединены между собой пучком труб, образующих конвективную поверхность нагрева. Боковые топочные экраны, включены в циркуляционный контур агрегата через боковые коллекторы, которые вварены в барабаны, а также потолочный экран, вваренный в верхний барабан и поперечный фронтовой коллектор, сообщающийся с нижними коллекторами.
Для очистки и осмотра коллекторов на их торцевой части имеются лючки. Доступ во внутреннюю часть барабанов и к трубам конвективного пучка возможен благодаря люкам барабанов. В угольных Е 1 9 котлах паровых в качестве лаза для осмотра внутренних поверхностей топки используется дверка для шурования угля. Трубы конвективного пучка разделены перегородкой из жаростойкой стали, которая меняет направление потока газа и улучшают условия теплообмена. На нижнем барабане и нижних коллекторах боковых экранов имеются продувочные штуцеры.
На днище верхнего барабана размещены патрубки водоуказательной арматуры и уровнемерной колонки. Датчиком уровня воды в теплогенераторе служит уровнемерная колонка применяемая в качестве первичного прибора по регулированию уровня и защиты.
В верхней части обечайки верхнего барабана установлены штуцера для крепления пружинных предохранительных клапанов, главный пароотводящий штуцер, трубка крепления манометра, труба подвода питательной воды. Внутри верхнего барабана смонтированы сепарационное устройство и труба ввода питательной воды.
Трубная система собрана на общей раме.
Обмуровка котла Е 1 09 выполнена минераловатными матами, уложенными на штыри, приваренные к мембранам трубной системы. Для крепления теплоизоляции, а также листов декоративной обшивки, на аппарате устанавливается сварной каркас, изготовленный из уголка. Фронт агрегата от колосников до уровня поперечного коллектора залит огнеупорным бетоном. Наружная декоративная обшивка, изготовленная из тонколистовой стали, предохраняет теплоизоляцию от разрушения и придает эстетический вид.
Система питания котла Е 9 парового с естественной циркуляцией предназначена для заполнения его водой и подпитки во время работы.
Система управления предназначена для автоматического управления и защиты паровой установки.
Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.
За котлом парогенератором Е 1/9 устанавливаются 2 предохранительных клапана марки 17с28нж.
Работа парового котла Е 1 9
Топливо сгорает в топке. Для обеспечения нормальной работы теплогенератора необходимо непрерывно подавать в топку к горячему топливу воздух, обеспечивать определенную скорость движения горячих газов по газоходам агрегата, удалять из него в атмосферу продукты горения.
Движение воздуха и продуктов горения в твердотопливном котле парообразователе Е 1/9 осуществляется при помощи тягодутьевых устройств, включающих в себя дымосос и дутьевой вентилятор. Движение воздуха и продуктов горения в газовых и жидкотопливных моделях осуществляется при помощи вентилятора наддувной горелки.
При сжигании топлива в топке парового котла парообразователя Е 1 9 образуются дымовые газы высокой температуры. Эти газы проходят по газоходам аппарата, омывая пучки труб, по которым движется (циркулирует) вода. В результате газы отдают воде часть своей теплоты и охлаждаются, а вода нагревается и превращается в пар, собирается в верхнем барабане. Воздух в топку подается вентилятором через зазоры в колосниках. Охлажденные дымовые газы с помощью дымососа через дымоходы и дымовую трубу удаляются в атмосферу. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный пар температурой до 170 градусов. При необходимости паровая установка может производить пар меньшей температуры.
Зависимость температуры пара в котле Е 1 09 от давления:
Температура пара, °С
115
120
130
140
150
160
165
170
Давление пара, МПа
0.07
0.1
0.17
0.26
0.38
0.52
0.6
0.7
Е 1 9 котел паровой угольный должен работать с автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором, подпиточным насосом, регулирует уровень воды в барабане.
Температура сухого насыщенного пара в теплогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометр по приведенной выше таблице соответствия давления и температуры.
Автоматика по заданному давлению производит управление дутьевым вентилятором и, следовательно, интенсивностью горения.
Вода для стационарных паровых котлов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.
Котел Е 1 9 подключение
Подключение и монтаж барабанного парового котла Е 0 9 автоматизированного с давлением более 0.07 МПа и температурой пара более 115 градусов должно производится строго по проекту. Для работы агрегата необходимо получить разрешение на ввод в эксплуатацию в Ростехнадзоре. Ростехнадзор проверяет правильность выполнения монтажных и пусконаладочных работ, а также соблюдения требований правил охраны труда.
На нашем заводе вы можете купить паровой котел Е 1 9, также все необходимое для его подключения.
Правил технической эксплуатации тепловых энергоустановок.
Требования к помещениям паровой котельной регламентируются СП 89.13330.2016 «Котельные установки».
Паровой котел Е 1 9 с барабанами должен управляться автоматикой безопасности, имеющей сертификат соответствия.
Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию, является предохранительный клапан. Он обеспечивает сброс пара при превышении давления в агрегате свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации котла Е 9 представлены в паспорте и руководстве по эксплуатации.
Гарантии изготовителя
На заводе изготовителе барабанный котел Е 1 9 ешка подвергается гидравлическому испытанию давлением 1,2 МПа (12 кгс/см2).
Гарантийный срок - 24 месяца со дня отгрузки с завода.
Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.
Купить котел Е 1 9
Для того чтобы купить котел Е 1 9 в Абакане, вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42) либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранной вами модели и рассчитают стоимость доставки до вашего региона и населенного пункта.
Паровой котел Е 1-9 барабанного типа, производительность 1 т пара в час, температура пара не более 170 С°, давление пара 0.9 МПа (9 кгс/см², тепловая мощность 0.74 МВт (740 КВт), топливо - уголь. Применяется для технологических целей в производстве.
