Паровые котлы на твердом топливе в Абакане

Паровые котлы на твердом топливе промышленные в Абакане

Российский котельный завод «РЭП» г Абакан производит широкий выбор паровых котлов на твердом топливе для промышленных и производственных котельных – с ручными, автоматическими топками, на каменном и буром угле, дровах, опилках, пеллетах, щепе, лузге. На нашем официальном сайте вы можете подобрать и купить котел на твердом топливе паровой по доступной цене, большинство предложенных моделей в наличии. К каждой модели опубликованы отзывы, фото, видео, технические характеристики, чертежи, устройство, принцип работы, схемы подключения, необходимое сопутствующее оборудование, стандартная комплектация и стоимость. Сравните модели паровых твердотопливных котлов соответствующие вашим требованиям, и выбирайте подходящие цены. Специалисты нашего завода проконсультируют Вас и помогут в подборе оборудования для производства пара и технологических нужд вашего производства. Кроме того, наш завод принимает заявки на изготовление теплогенераторов по индивидуальному техническому заданию. Мы поставляем паровые котлы работающие на твердом топливе во все регионы России, Казахстана, Монголии, Таджикистана, Узбекистана, Белоруссии, Армении, Литвы, Кыргызстана, а также в Абакане.

Твердотопливные паровые котлы технические характеристики

Наш Котельный завод Абакан производит котлы паровые на твердом топливе с различными техническими характеристиками - с температурой пара 115 °С и давлением пара 0.07 МПа, если Вам по технологии производства нужен пар высокого давления мы изготавливаем паровые установки с давлением пара 0.9 МПа и температурой пара 170 °С.

По типу конструкции вы можете выбрать барабанный паровой котел на твердом топливе с естественной циркуляцией, особенностью которого являются встроенные элементы (трубы) по которым циркулирует вода с многократным прохождением по контуру циркуляции, либо жаротрубный, нагревательным элементом которого является конвективный пучок труб по которым происходит движение дымовых газов и нагрев окружающего их водяного объема котла.

Паровые твердотопливные котлы с температурой пара 115 °С

Паровые твердотопливные котлы с температурой пара 170 °С

На нашем заводе вы можете купить паровой котел твердотопливный российского производства на различных видах топлива, производительности, вида топочных устройств и автоматизации.

Котельная установка жаротрубной конструкции изготавливается с колосниковой топкой паропроизводительностью 300, 500, 700, 1000, 1500, 1600 кг пара в час. Агрегаты предназначены для сжигания угля и дров в ручном режиме работы.

Котлоагрегат барабанной конструкции изготавливаются с автоматической подачей производительностью 1000 кг час и имеют более широкий модельный ряд по виду топлива, в который входит уголь, опилки, пеллеты, щепа, лузга подсолнечника. Для сжигания крупногабаритных древесных отходов, таких как дрова, паллеты, доски можно перейти в ручной режим работы. Агрегаты данного типа изготавливаются с вихревой топкой особенностью которой является полное сжигание топлива в топке, а также работа с очень влажным топливом до 60%.

Паровые котлы на твердом топливе устройство

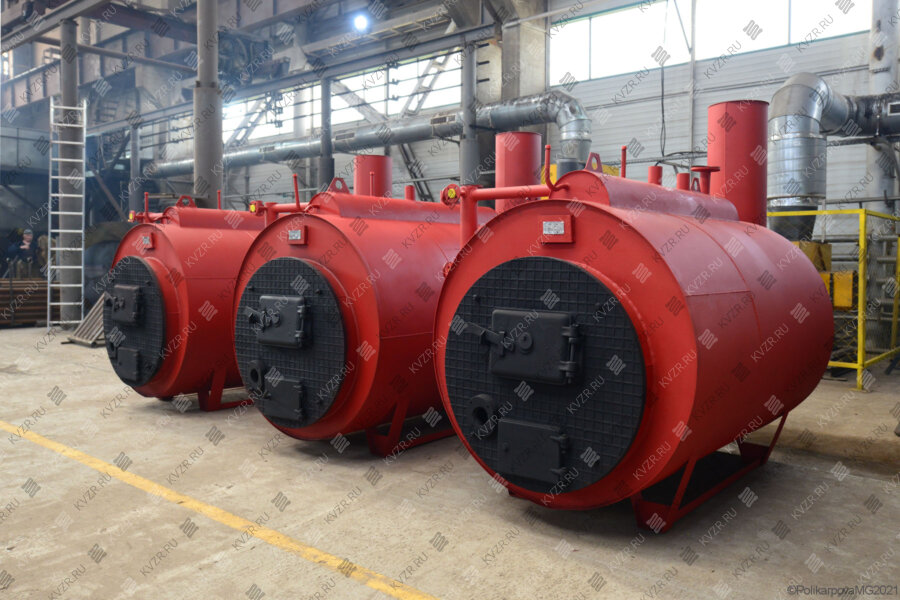

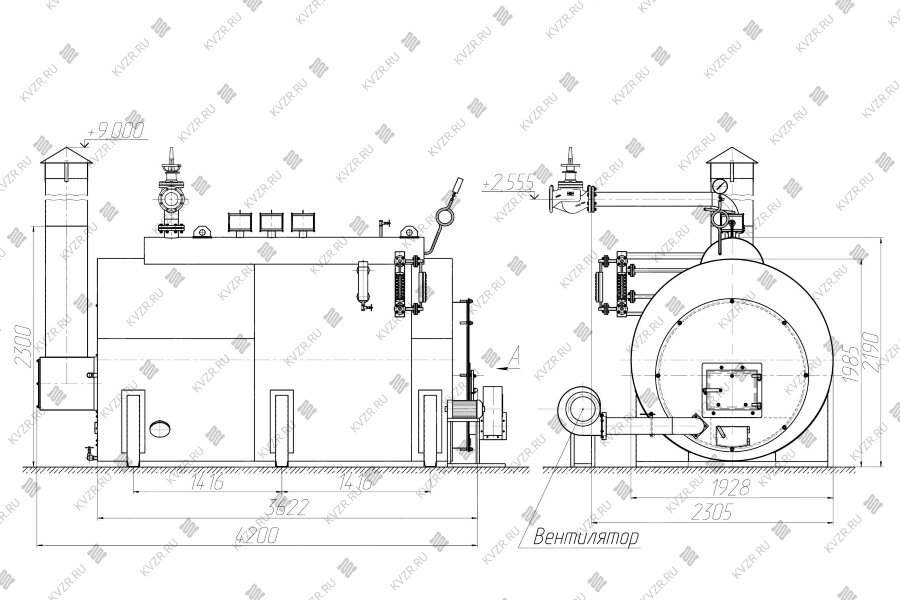

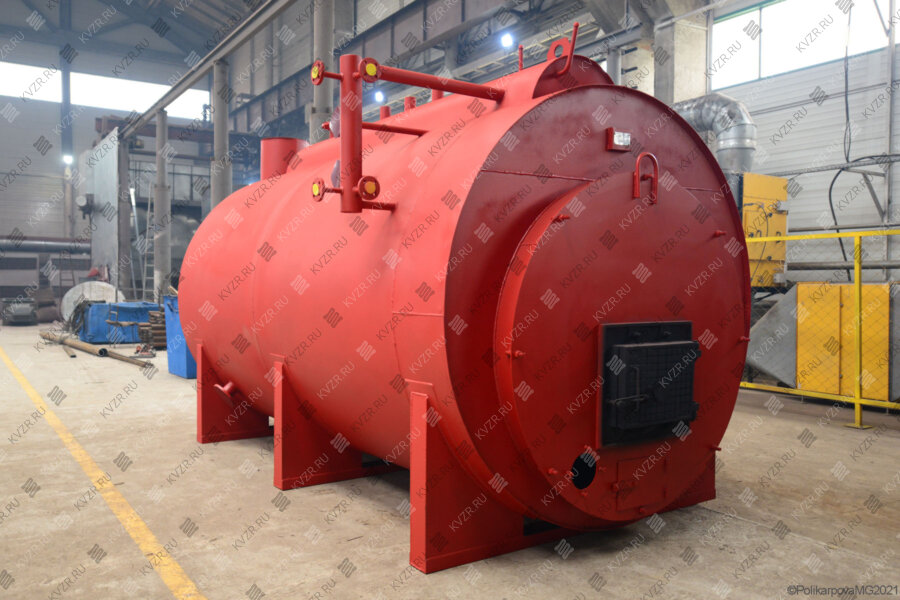

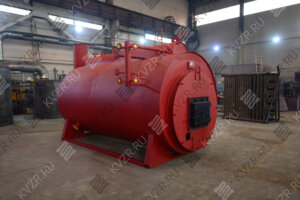

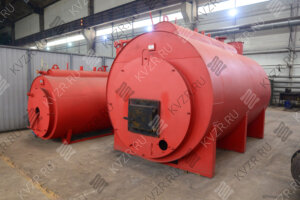

Жаротрубная конструкция

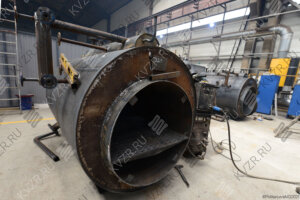

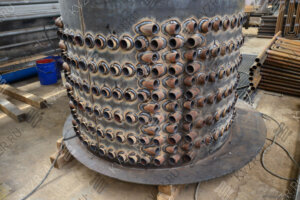

Отечесвенные промышленные паровые котлы на твердом топливе представляют собой одножаровую горизонтальную конструкцию и состоят из двух цилиндров разного диаметра. Цилиндры вставлены один в другой и соединенных между собой фланцами и паросборником. В передней части жаровой трубы размещена топка, а в задней части - конвективный пучок труб.

В верхней части агрегата приварен паросборник, представляющий собой полуцилиндр. На паросборной камере устанавливаются не менее двух предохранительных клапанов. На паросборной камере имеются штуцеры для установки электроконтактных манометров.

К фронтовой стороне паровых котлов работающих на твердом топливе крепится чугунная фронтовая плита, имеющая крепление для установки вентилятора. Вентилятор служит для принудительной подачи воздуха в подколосниковое пространство и форсирования процесса горения.

На задней крышке агрегата  в основании дымовой трубы выполнен предохранительный взрывной клапан. Образующиеся в топочной камере продукты сгорания проходят конвективный пучок труб и выводятся через трубу дымовую, установленную на корпусе в хвостовой части теплоагрегата.

Производственный паровой котел для твердого топлива запитывается водой через штуцер. Подпитка ведется из питательного бака через электронасос, соединительную арматуру. На трубопроводе подпитки водой должно быть установлено запорное устройство и обратный клапан. Запорное устройство должно располагаться между агрегатом и обратным клапаном. Для подпитки устанавливается не менее двух насосов с электроприводом. На стороне нагнетания каждого центробежного насоса до запорного органа должен быть установлен обратный клапан. На трубопроводе выдачи пара, в непосредственной близости от паровой установки, устанавливается запорное устройство. На котле паровом твердотопливном имеются продувочные штуцера предназначенные для удаления шлама, образующегося в результате работы, периодической продувки котловой воды и для спуска воды в случае необходимости. Штуцер Ду15 предназначен для продувки водомерной колонки. Штуцера Ду10 предназначены для продувки указателей уровня.

В передней части жаровой трубы в верхней части установлена легкоплавкая пробка – предохранительное устройство прямого действия. В случае повышения температуры она расплавляется, вода через отверстие поступает в топку, пламя в топке затухает, а в теплогенераторе понижается давление пара. Такая конструкция обеспечивает безопасность промышленного парового котла на твердом топливе. На боковой части корпуса устанавливается датчик уровней воды, связанный с паровым и водным пространством соединительными трубками.

На боковой части корпуса устанавливается соединительная труба (колонка), служащая для установки двух указателей уровня. Она связана с паровым и водным пространством агрегата соединительными трубками не менее Ду25. На боковой части внизу корпуса имеется ревизия с крышкой для периодического осмотра состояния поверхностей нагрева со стороны водяного объема.

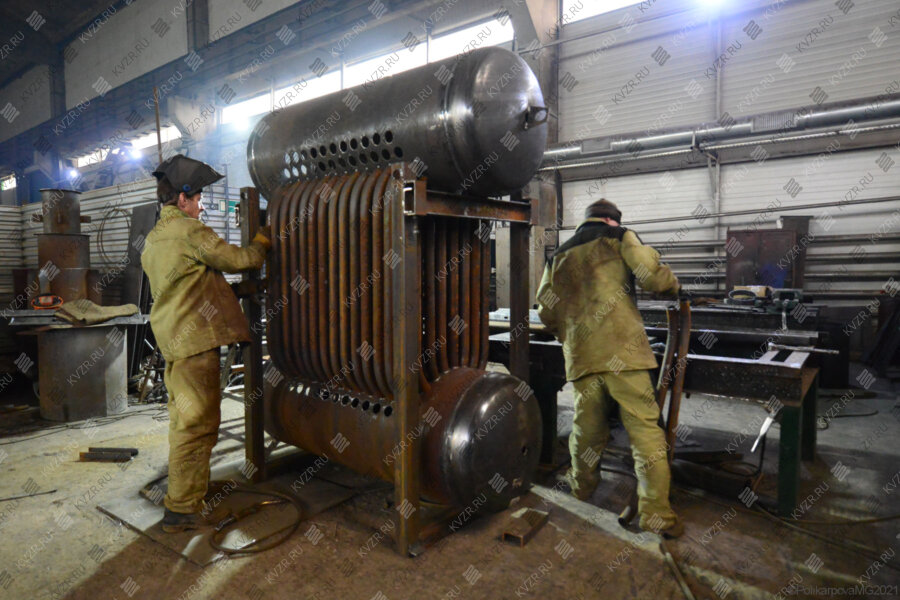

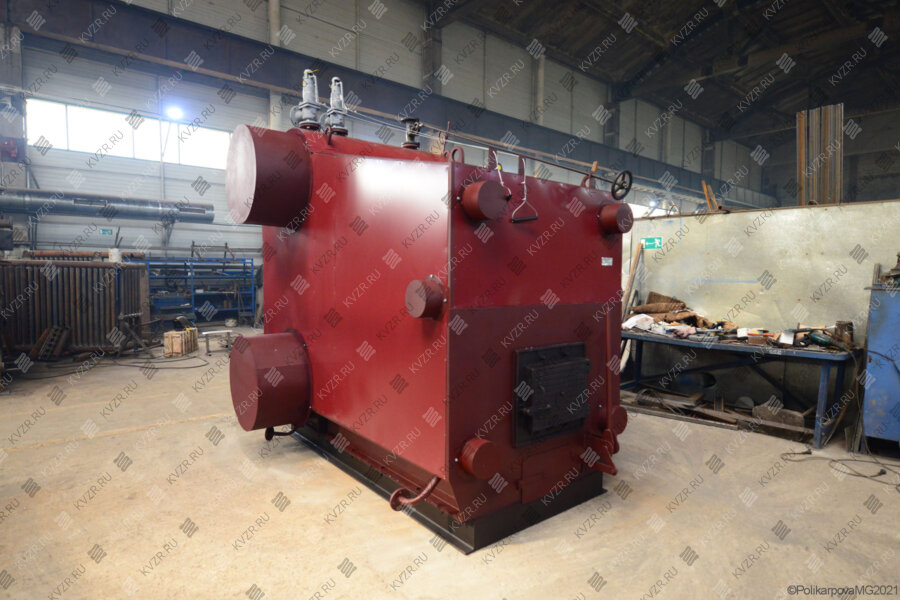

Барабанная конструкция

Котел паровой твердотопливный с естественной циркуляцией работает с принудительной подачей питательной воды, различные модели работают на разных видах топлива - угле, щепе, лузге, опилках, пеллетах.

Агрегат состоит из основных узлов:

• система трубная с барабанами;
• топка;
• натрубная теплоизоляция с каркасом и обшивкой;
• система питания;
• система управления;
• тяговое устройство.

Трубная система, выполненная в газоплотном исполнении с применением в качестве радиационной поверхности топки цельносварных экранов. Верхний и нижний барабаны, соединены между собой пучком труб, образующих конвективную поверхность нагрева. Боковые топочные экраны, включены в циркуляционный контур парового котла на твердом топливе через боковые коллекторы, которые вварены в барабаны, а также потолочный экран, вваренный в верхний барабан и поперечный фронтовой коллектор, сообщающийся с нижними коллекторами.

Для очистки и осмотра коллекторов на их торцевой части имеются лючки. Доступ во внутреннюю часть барабанов и к трубам конвективного пучка возможен благодаря люкам барабанов. В качестве лаза для осмотра внутренних поверхностей топки используется дверка для шурования угля. Трубы конвективного пучка разделены перегородкой из жаростойкой стали, которая меняет направление потока газа и улучшают условия теплообмена. На нижнем барабане и нижних коллекторах боковых экранов имеются продувочные штуцеры.

На днище верхнего барабана размещены патрубки водоуказательной арматуры и уровнемерной колонки. Датчиком уровня воды в котле паровом работающем на твердом топливе служит уровнемерная колонка применяемая в качестве первичного прибора по регулированию уровня и защиты агрегата.

В верхней части обечайки верхнего барабана установлены штуцера для крепления пружинных предохранительных клапанов, главный пароотводящий штуцер, трубка крепления манометра, труба подвода питательной воды, внутри верхнего барабана смонтированы сепарационное устройство и труба ввода питательной воды.

Твердотопливные паровые котлы принцип работы

В принцип работы стационарных современных твердотопливных паровых котлов положен теплообмен между дымовыми газами и водой. Топливо сгорает в топочной части, окруженной водяной охлаждаемой рубашкой. Дымовые газы проходят через трубный пучок и выходят в верхней части аппарата.

Трубный пучок соединяет верхнюю и нижнюю часть водяной рубашки отопительной установки. Пар образуется при испарении нагреваемой воды и собирается в верхней части агрегата, над которой выполнена паросборная камера, далее через паропровод направляется потребителю на технологические нужды.

Комплектация котлов паровых на твердом топливе

В моделях паровых котлов для сжигания твердого топлива с жаротрубной конструкцией устанавливается неподвижная колосниковая решетка. Теплогенераторы комплектуются манометром, водомерной колонкой с водомерным стеклом, двумя предохранительными клапанами, паровыми и продувочными вентилями, вентилятором поддува, щитом управления и дымовой трубой.

В комплектацию агрегатов с барабанной конструкцией входит шнековый питатель, бункер, клапана, манометры, вентиляторы поддува. Автоматика приобретается отдельно.

Насос подбирается в зависимости от гидравлической схемы котельной и поставляется отдельно.

Монтаж котлов на твердом топливе паровых

Современные малогабаритные паровые котлы на твердом топливе поставляются блоками максимальной заводской готовности. Котельный блок устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Агрегат подсоединяется по воде, устанавливается запорная арматура на подводящем трубопроводе и отводящем паропроводе, устанавливаются предохранительные клапаны и контрольно измерительные приборы. Подсоединяется вентилятор. Монтируется газоход. Подключается котельная автоматика.

Для перевода котельной установки в водогрейный режим достаточно изменить схему подключения.

Применение твердотопливных паровых котлов

Котельные установки применяются в пищевой, сельскохозяйственной, нефтегазовой, деревообрабатывающей и целлюлозно-бумажной, промышленности, для производства стройматериалов, в медицине. В сельскохозяйственном производстве паровой котел твердотопливный предназначен для пропарки кормов и изготовлении гранулированных комбикормов, в птицеводстве для удаления пера с забитой птицы, в пищевой промышленности для переработки и стерилизации молока, для дефростации мяса, при пивоварении, в деревообрабатывающей - для сушки и гнутья древесины в пропарочных камерах, в медицине для стерилизации инструмента и спецодежды. Паровой котел на твердом топливе применяется для производства стройматериалов при изготовлении ЖБИ изделий, для пропарки бетона в пропарочных камерах, для прогрева инертных материалов.

Купить паровой котел на твердом топливе

Для того, чтобы купить твердотопливный паровой котел в Абакане, вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42) либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранной вами модели и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции паровой котельной.
