Котлы паровые на газе в Абакане

Котлы паровые газовые промышленные в Абакане

Российский котельный завод «РЭП» г Абакан производит широкий выбор котлов паровых на газе для промышленных и производственных котельных – с автоматическими топками и горелками, на природном газе. На нашем официальном сайте вы можете подобрать и купить паровой газовый котел отечественного производства по доступной цене, большинство предложенных моделей в наличии. К каждой модели опубликованы отзывы, фото, видео, технические характеристики, чертежи, устройство, принцип работы, схемы подключения, необходимое сопутствующее оборудование, стандартная комплектация и стоимость. Сравните модели газовых паровых котлов, соответствующие вашим требованиям, и выбирайте подходящие цены. Специалисты нашего завода проконсультируют Вас и помогут в подборе оборудования для производства пара и технологических нужд вашего производства. Кроме того, наш завод принимает заявки на изготовление установок по индивидуальному техническому заданию. Мы поставляем промышленные паровые котлы на газе во все регионы России, Казахстана, Монголии, Таджикистана, Узбекистана, Белоруссии, Армении, Литвы, Кыргызстана, а также в Абакане.

Паровые газовые котлы характеристики

Паровые котлы на газе устройство

Жаротрубная конструкция

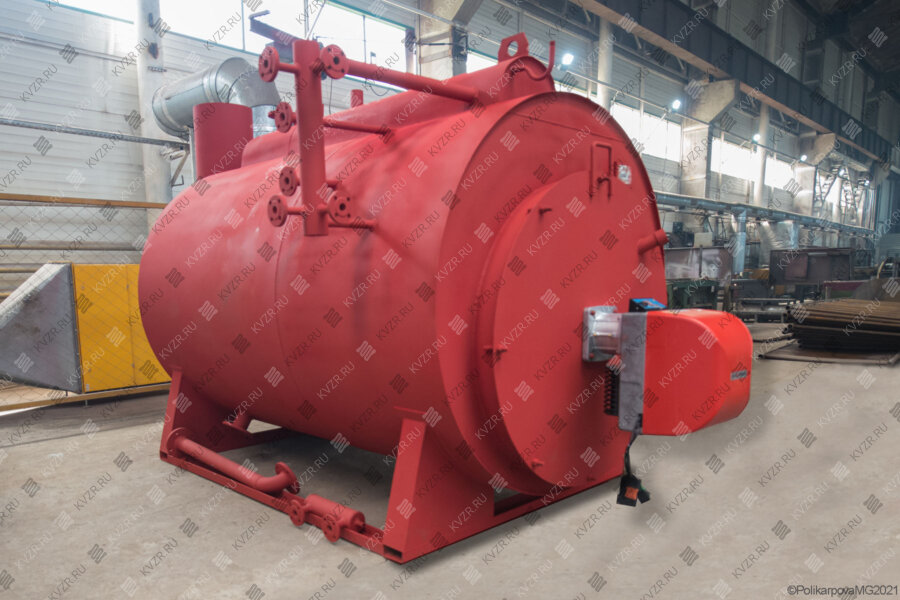

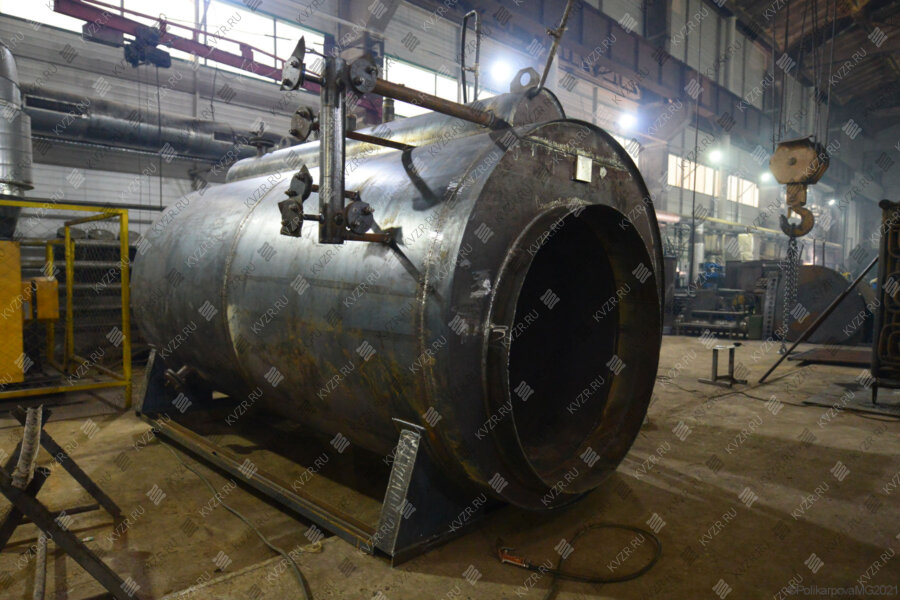

Стальные компактные огнетрубные паровые котлы газ представляют собой одножаровую горизонтальную конструкцию, состоят из двух цилиндров разного диаметра. Цилиндры вставляются один в другой, соединяются между собой фланцами и паросборником. В передней части жаровой трубы размещена топка, а в задней части - конвективный пучок труб.

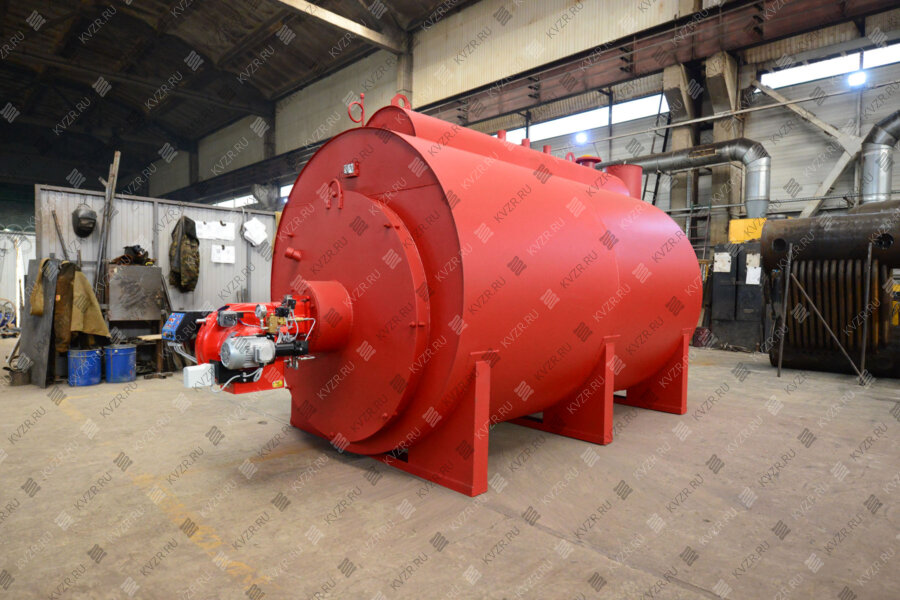

К фронтовой стороне паровых котлов на природном газе крепится чугунная фронтовая плита с отверстием и креплением для установки горелки и сжигания топлива. Для управления и защиты агрегата и вспомогательного оборудования предусмотрены автоматизация - пульт управления и контрольно-измерительные приборы, сигнализирующие об отклонении регулируемых параметров котлоагрегата и его неисправности.

Физический принцип действия паровых котлов работающих на сжиженном газе основан на сжигании топлива в топке и дальнейшая передача тепловой энергии сгоревшего топлива при помощи теплообменника теплоносителю. Удаление продуктов сгорания происходит через сборную дымовую трубу.

Барабанная конструкция

Газовый паровой котел изготавливается стальным двухбарабанным вертикальным водотрубным с естественной циркуляцией с экранированной топочной камерой и конвективным пучком.

Котлоагрегат состоит из основных узлов:

• система трубная с барабанами;
• топка;
• трубная теплоизоляция с каркасом и обшивкой;
• система питания;
• система управления;
• тяговое устройство.

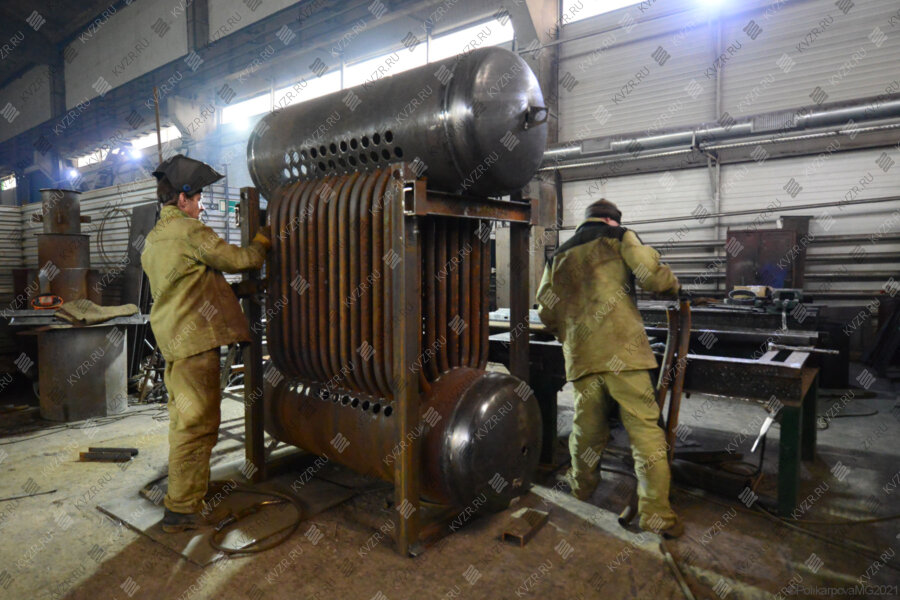

Трубная система парового котла на газу, выполненная в газоплотном исполнении с применением в качестве радиационной поверхности топки цельносварных экранов. Верхний и нижний барабаны, соединены между собой пучком труб, образующих конвективную поверхность нагрева. Боковые топочные экраны, включены в циркуляционный контур теплогенератора через боковые коллекторы, которые вварены в барабаны, а также потолочный экран, вваренный в верхний барабан и поперечный фронтовой коллектор, сообщающийся с нижними коллекторами.

Для очистки и осмотра коллекторов на их торцевой части имеются лючки. Доступ во внутреннюю часть барабанов и к трубам конвективного пучка возможен благодаря люкам барабанов. Трубы конвективного пучка разделены перегородкой из жаростойкой стали, которая меняет направление потока газа и улучшают условия теплообмена. На нижнем барабане и нижних коллекторах боковых экранов имеются продувочные штуцеры.

На днище верхнего барабана размещены патрубки водоуказательной арматуры и уровнемерной колонки. Датчиком уровня воды в паровом котле с горелкой на газе служит уровнемерная колонка применяемая в качестве первичного прибора по регулированию уровня и защиты аппарата.

В верхней части обечайки верхнего барабана установлены штуцера для крепления пружинных предохранительных клапанов, главный пароотводящий штуцер, трубка крепления манометра, труба подвода питательной воды. Внутри верхнего барабана смонтированы сепарационное устройство и труба ввода питательной воды. Трубная система собрана на общей раме.

Паровые газовые котлы принцип работы

В принцип работы паровых котлов работающих на газе положен теплообмен между дымовыми газами и водой. Топливо сгорает в топочной части, окруженной водяной охлаждаемой рубашкой. Дымовые газы проходят через трубный пучок и выходят в верхней части агрегата.

Трубный пучок соединяет верхнюю и нижнюю часть водяной рубашки паровой установки. Пар образуется при испарении нагреваемой воды, собирается в верхней части теплогенератора, над которой выполнена паросборная камера, далее через паропровод направляется потребителю на технологические нужды.

Комплектация промышленных паровых котлов на газе

В газовых моделях паровых котлов устанавливаются отечественные и импортные горелки фирм Ecoflam и UNIGAS. Стоимость горелки рассчитывается отдельно.

Котельные установки комплектуются:

• манометром;
• водомерной колонкой с водомерным стеклом;
• двумя предохранительными клапанами;
• паровыми и продувочными вентилями;
• вентилятором поддува;
• щитом управления;
• дымовой трубой.

Насос подбирается в зависимости от гидравлической схемы котельной, поставляется отдельно.

Монтаж котлов газовых паровых

Паровые котлы для сжигания газа поставляются блоками максимальной заводской готовности. Котельный блок устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами. Агрегат подсоединяется по воде, устанавливается запорная арматура на подводящем трубопроводе и отводящем паропроводе, устанавливаются предохранительные клапаны и контрольно измерительные приборы. На фронтовую плиту крепится горелка, подключаемая к топливопроводу. Монтируется газоход. Подключается котельная автоматика.

Для перевода агрегата в водогрейный режим достаточно изменить схему подключения.

Котлы паровые на газе применение

Паровые котлы на газе российского производства применяются в пищевой, сельскохозяйственной, нефтегазовой, деревообрабатывающей и целлюлозно-бумажной, промышленности, для производства стройматериалов, в медицине. В сельскохозяйственном производстве паровой котел газовый предназначен для пропарки кормов и изготовлении гранулированных комбикормов, в птицеводстве для удаления пера с забитой птицы, в пищевой промышленности для переработки и стерилизации молока, для дефростации мяса, при пивоварении, в деревообрабатывающей - для сушки и гнутья древесины в пропарочных камерах, в медицине для стерилизации инструмента и спецодежды. Котел газовый паровой применяется для производства стройматериалов при изготовлении ЖБИ изделий, для пропарки бетона в пропарочных камерах, для прогрева инертных материалов.

Купить газовый паровой котел

Для того чтобы купить паровой котел на газе в Абакане, вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42) либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранной вами модели и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции паровой котельной.
